EchTherm™

NeoTherm Consulting est le développeur du logiciel de calcul EchTherm™ dédié aux échangeurs thermiques.

Ce logiciel est diffusé exclusivement par le GRETh, Groupement pour la Recherche sur les Échangeurs Thermique, une référence dans le domaine.

EchTherm (pour Échange Thermique) se veut facile d’emploi et de prise en main, il intègre une nouvelle démarche et une nouvelle approche du dimensionnement via des outils d’ingénierie de base, celle-ci est plus progressive (pas à pas) et est basée sur la thématique suivante : « De la technologie vers le dimensionnement des échangeurs »

Venez suivre l’actualité du logiciel sur la page linkedin




Ce produit est à considérer comme une véritable « boite à outils » du dimensionnement d’échangeurs. De part son interface convivial, il est simple d’utilisation, didactique et répond aux besoins de nombreux ingénieurs, aussi bien experts que débutants.

En effet, son approche « pas à pas » permet une compréhension aisée et rapide des phénomènes mis en jeu dans les échangeurs thermiques, ainsi que des différents paramètres interagissant dans le dimensionnement d’échangeurs en commençant par le choix technologique jusqu’à l’analyse fine du choix des corrélations empiriques et du fonctionnement en conditions dégradées.

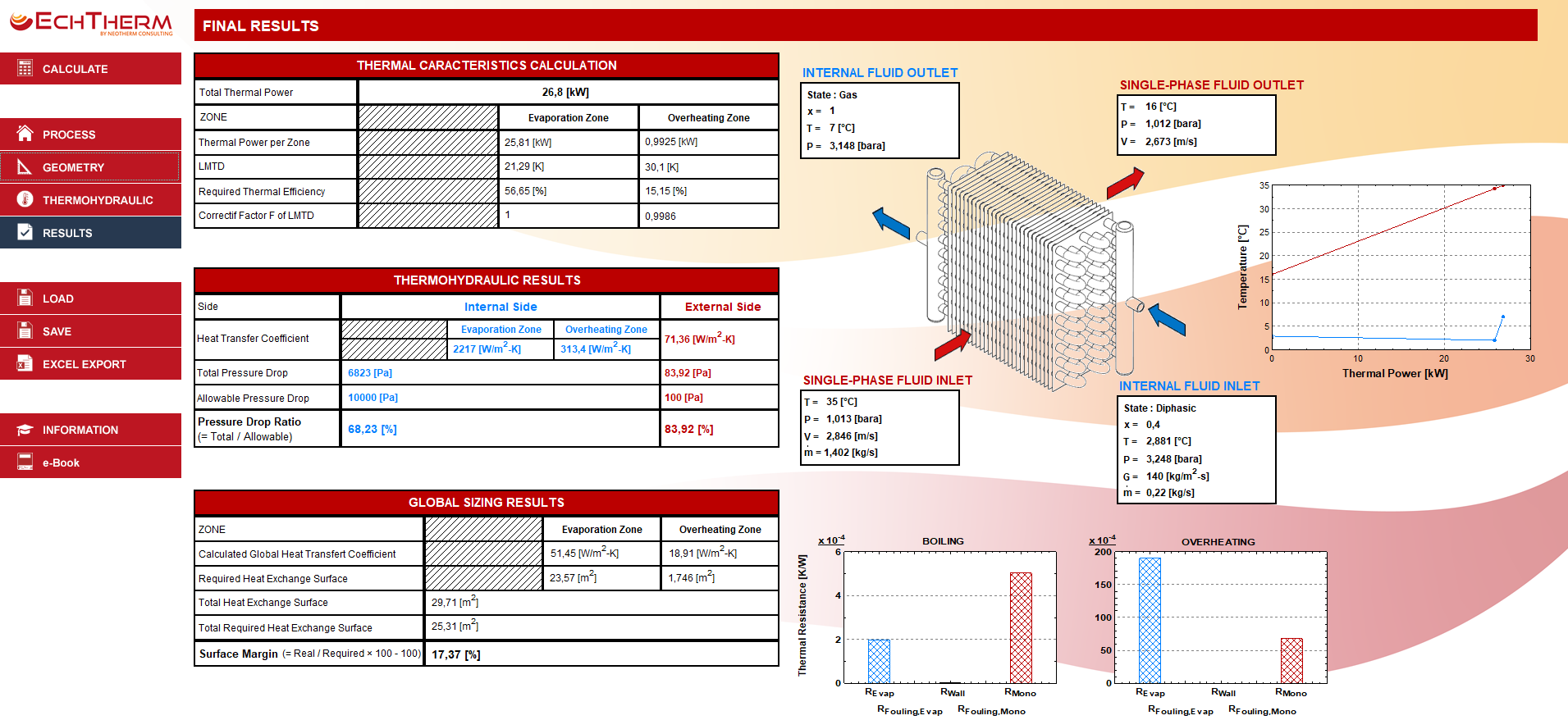

Outre l’aspect calcul des différents paramètres indispensables au dimensionnement des échangeurs de chaleur tels que les coefficients d’échanges et les pertes de charge, ce logiciel intègre de nombreux outils et permet ainsi :

  • d’aider au choix d’une technologie d’échangeur adaptée à un processus industriel et à ses contraintes : Fiches de Choix Technologique (Technology Decision support);

  • de dimensionner ou simuler les performances d’un échangeur de chaleur par des méthodes simplifiées : Fiches de Simulation/Dimensionnement d’échangeurs (Sizing / Simulation);

  • d’apporter une expertise sur les méthodes/corrélations pour le calcul des paramètres thermo-hydrauliques (coefficient de transfert et perte de charge) : Fiches Expertise (Expertise);

  • d’aider au diagnostic thermique ou mécanique du fonctionnement d’un échangeur thermique en conditions dégradées : Fiches Mechanical & Thermal Diagnostic;

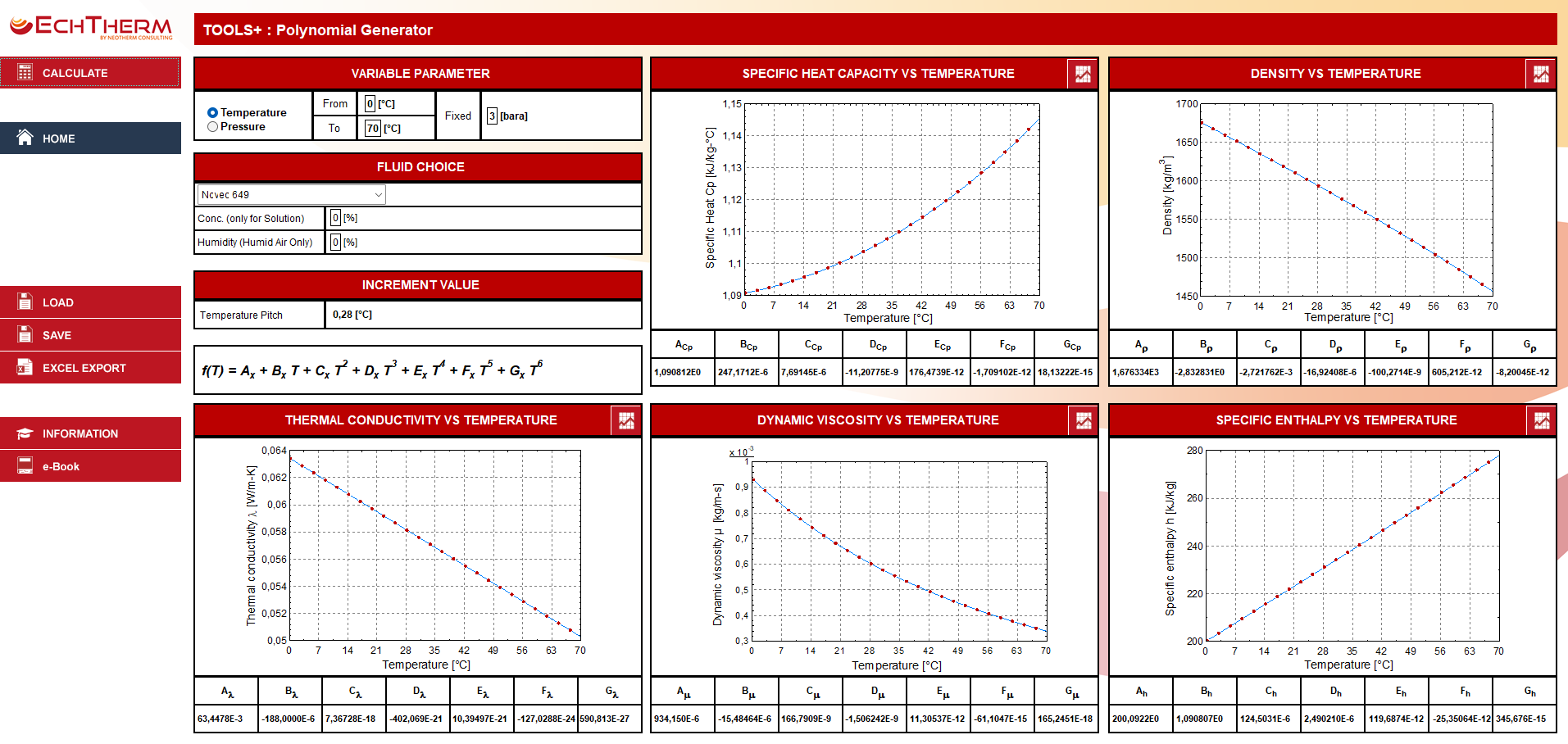

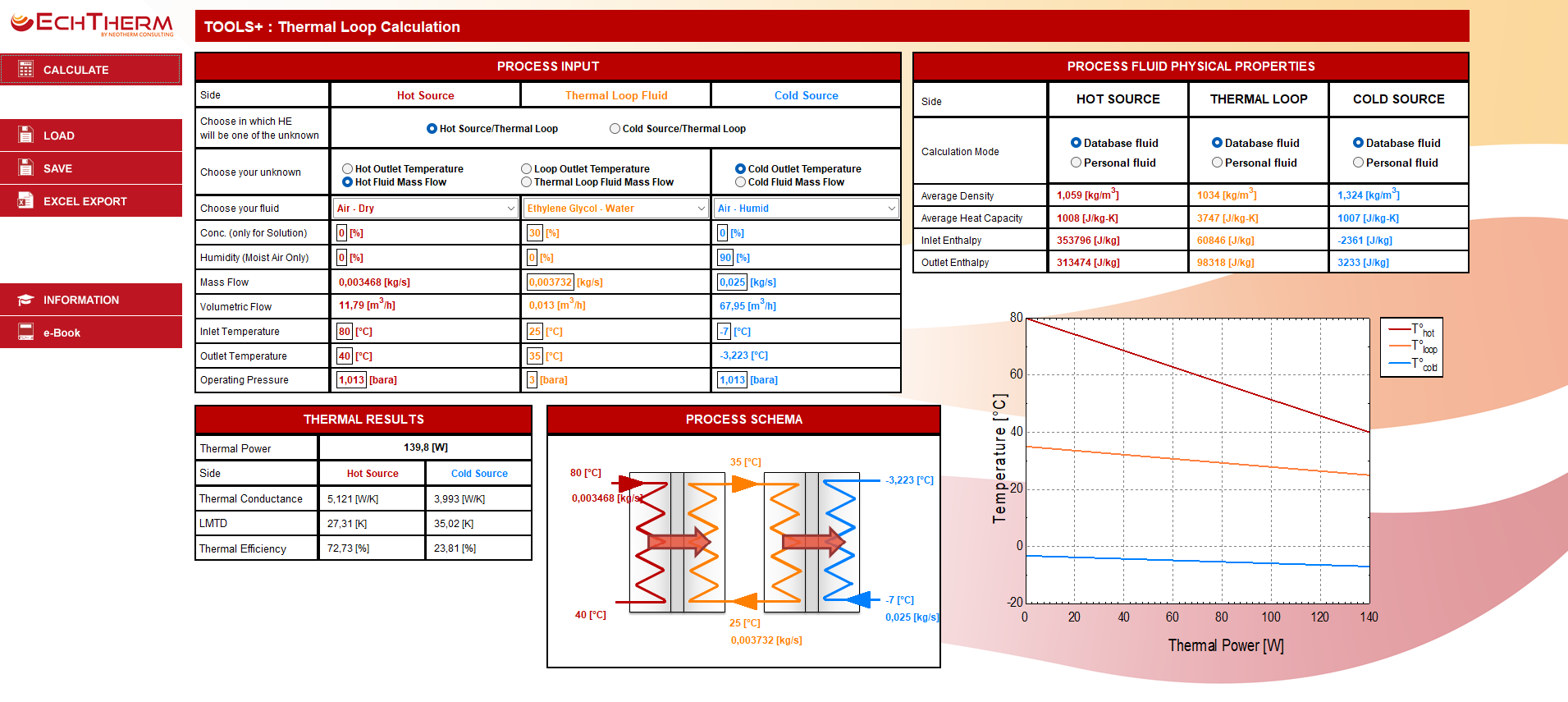

  • d’avoir accès à des outils de calcul supplémentaires : Fiches Outils (TOOLS+).

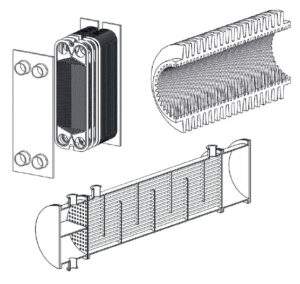

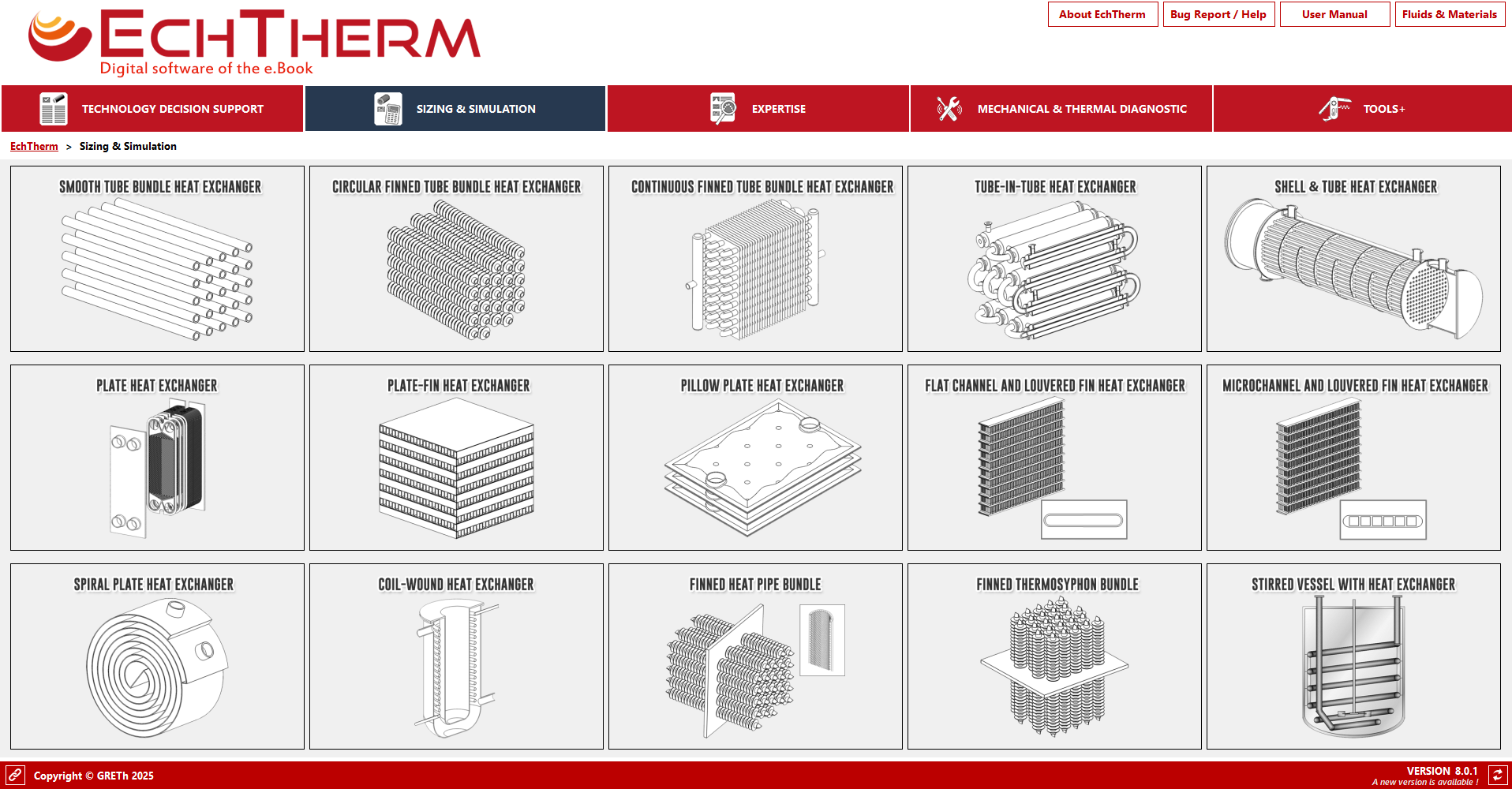

DE NOMBREUSES TECHNOLOGIES D’ÉCHANGEURS

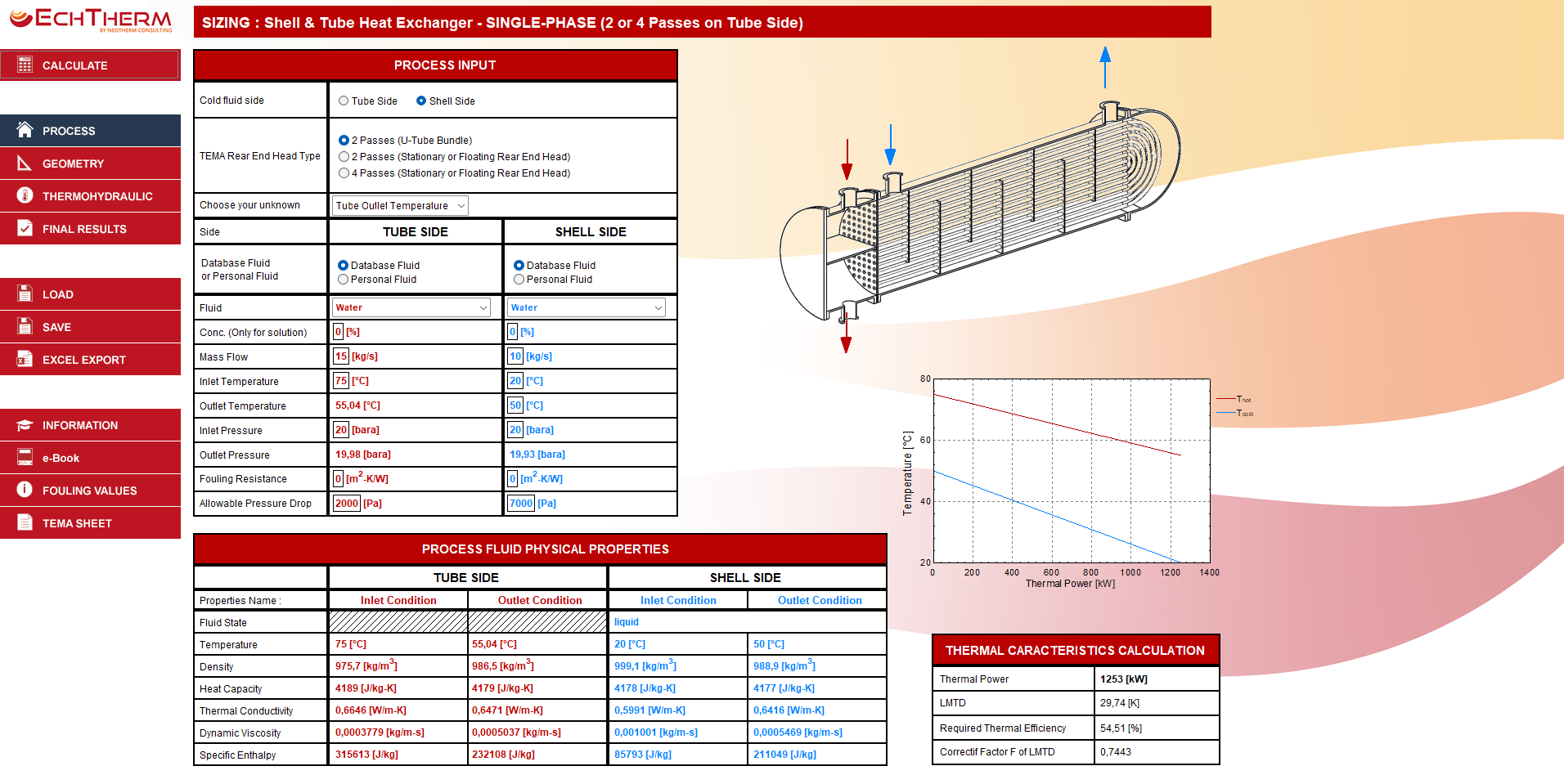

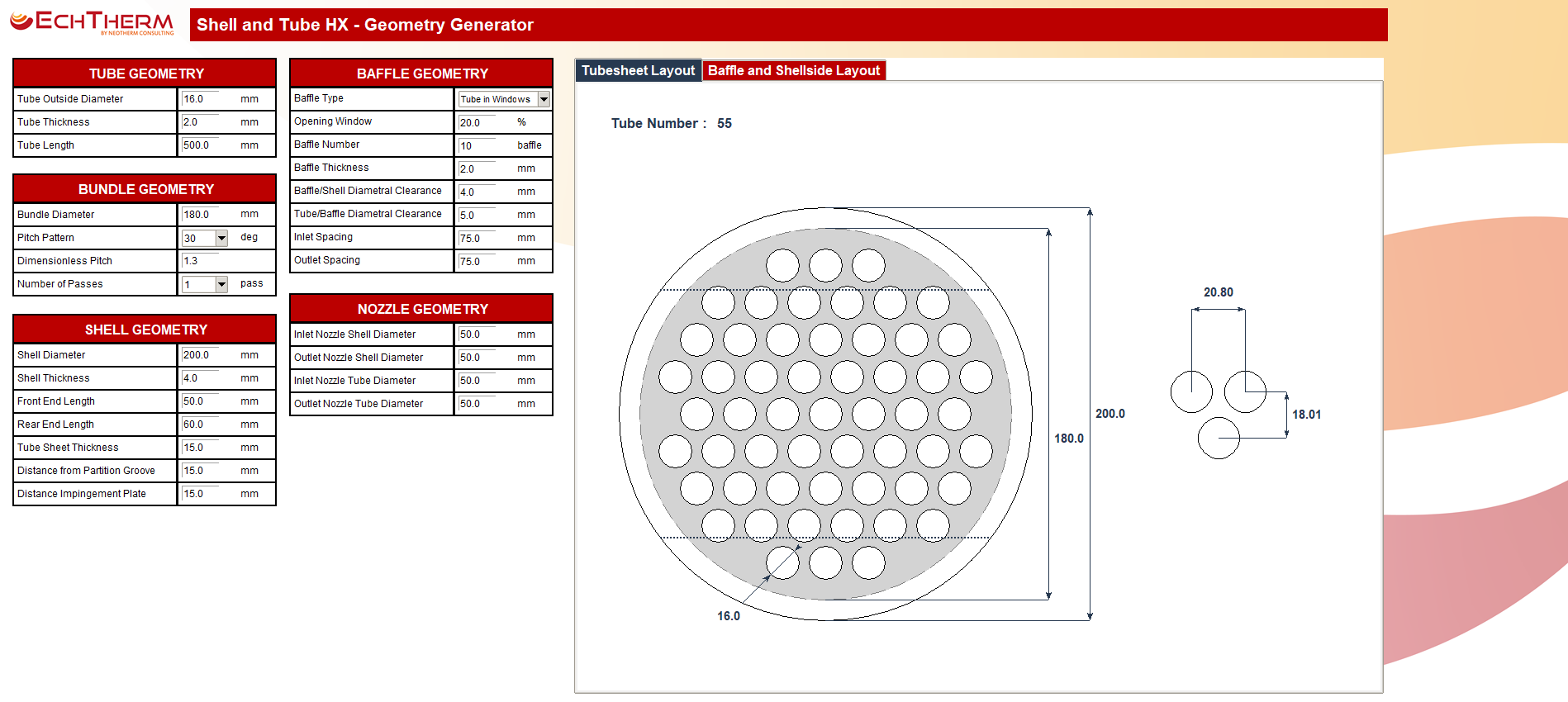

  • Tubes et calandre (TEMA E, F, J et K)
  • Faisceau de tubes (Lisses / avec ailettes circulaires ou continues)

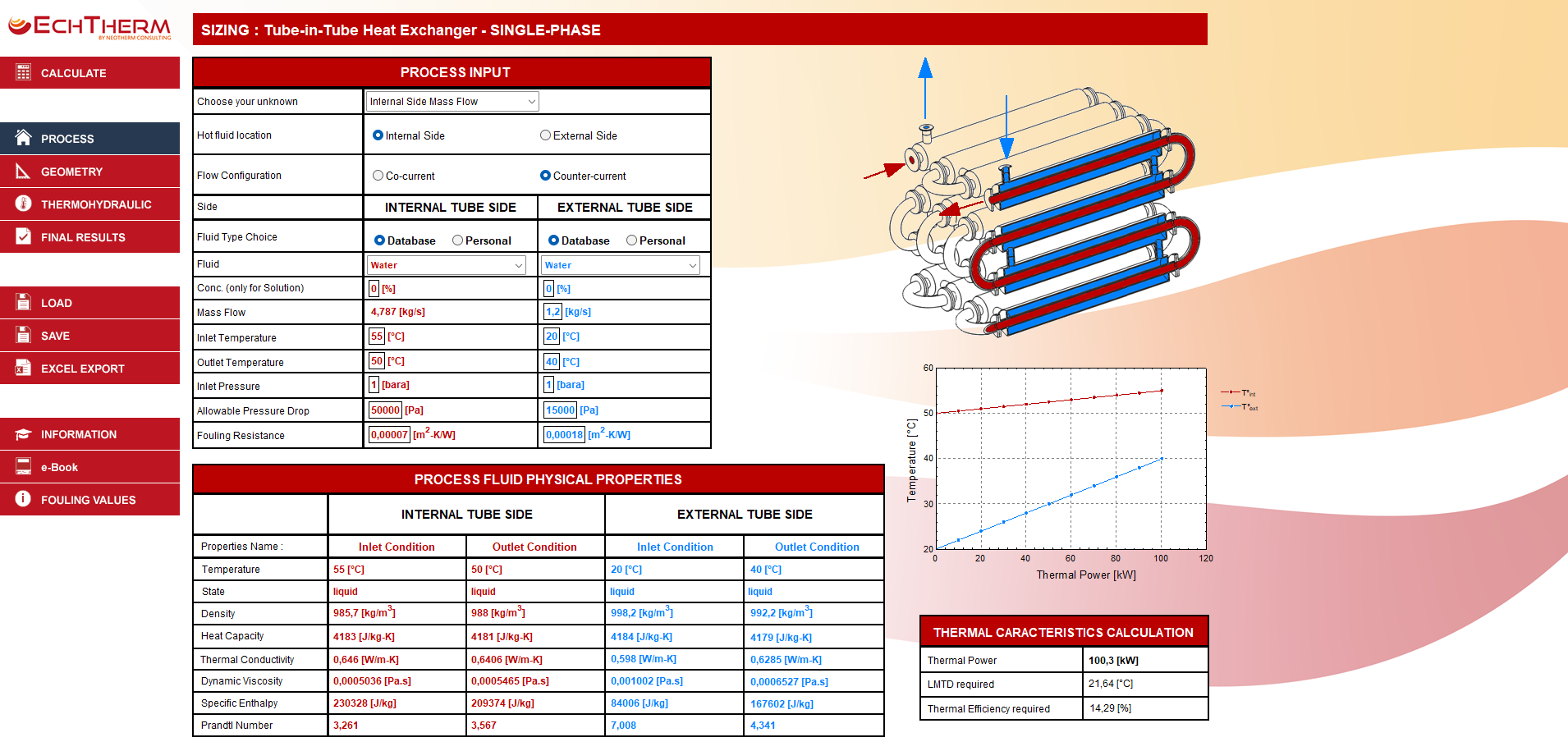

  • Coaxial (Tube-in-tube)
  • Plaques corruguées (à joints ou brasées)
  • Plaques et ailettes
  • Plaques matelassées (Pillow Plate)
  • Spiralé
  • Mini / micro-canaux
  • Réacteur agité (Double enveloppe, serpentin ou demi-coquille)
  • Caloduc et Thermosiphon
DIFFÉRENTES MÉTHODES DE TRANSFERT POUR CHAQUE TECHNOLOGIE
  • Monophasique et diphasique (évaporateur et condenseur)
  • Convection forcée et naturelle
UNE BASE DE DONNÉES CONSÉQUENTE
  • Plus de 300 fluides (industriels, frigorigènes, saumures, caloporteurs…)
  • Plus de 60 matériaux (Nuances d’aluminium, cuivre, acier, titane, cupro-nickel…)

Cet outil est ainsi dédié aussi bien aux experts travaillant continuellement dans le domaine de la thermique mais aussi aux personnels de bureau d’étude pour lesquels la thermique n’est pas une spécialité.

RefriHVAC™

NeoTherm Consulting développe un logiciel de calcul dédié aux métiers du froid et du génie climatique : RefriHVAC

Dans ce domaine, les frigoristes ou chargés d’affaires utilisent souvent des outils Excel développés en interne. Ces outils sont extrêmement chronophages à créer, difficile à exploiter et à maintenir (obsolescence du langage des macros, perte de savoir due au départ du développeur).

Venez suivre l’actualité du logiciel sur la page linkedin



NeoTherm Consulting propose ainsi un outil conçu spécialement pour les métiers du froid et du génie climatique entièrement GRATUIT !



Vous pouvez utiliser le formulaire en ligne ci-dessous pour effectuer une demande de téléchargement du logiciel RefriHVAC (logiciel gratuit) !

Téléchargement RefriHVAC
Merci d'utiliser une adresse Email valide; le lien pour télécharger RefriHVAC sera envoyé sur cette adresse Email !
Contrat de licence
En installant (ou en appliquant une mise à jour à) RefriHVAC vous marquez votre accord avec le contrat ci-dessous. Veuillez donc le lire attentivement. Pour utiliser RefriHVAC, vous devez être d'accord avec tous les points de ce contrat et accepter toutes ses conditions générales et particulières. Le présent accord constitue un nouveau contrat qui remplace tous les éventuels accords établis précédemment.

Modalités d'utilisation RefriHVAC :
Neotherm Consulting concède à l'utilisateur d’RefriHVAC, le droit non exclusif et non transférable d'utiliser RefriHVAC selon les conditions et modalités définies ci-après :
1) Neotherm Consulting conserve en tant que titulaire des droits, la propriété intellectuelle d’RefriHVAC ainsi que toutes les prérogatives s'y rattachant.
2) En conséquence, RefriHVAC ne peut être copié, corrigé, traduit, adapté ou modifié sans l'autorisation préalable de Neotherm Consulting.
3) En outre, l'utilisateur s'interdit de décompiler, de désassembler RefriHVAC ou de tenter d'une quelconque manière d'en découvrir le code source.
4) L'utilisateur n'acquerra aucun droit de propriété intellectuelle, ni aucun autre droit que ceux conférés par les présentes.
5) L'utilisateur s'engage à ne changer, ni enlever aucune marque ou inscription figurant sur les Logiciels ou supports s'y rapportant.
6) L'utilisateur s'interdit de mettre RefriHVAC à la disposition de tiers, de le commercialiser ou d'en consentir un prêt.

Limitation de responsabilité :
1) Neotherm Consulting décline toute responsabilité découlant d'un dommage direct ou indirect en relation avec l'utilisation ou l'impossibilité d'utilisation de RefriHVAC et/ou de la documentation associée, y compris les dommages résultant de la perte de bénéfices, l'interruption des activités, la perte d'informations et autres, et ce même si l'utilisateur a été informé de la survenance ou de l'éventualité de tels dommages.
2) Neotherm Consulting ne garantit en rien les performances ou les résultats que l'utilisateur peut obtenir en utilisant RefriHVAC ou la documentation y afférant.
3) Neotherm Consulting ne donne aucune garantie concernant notamment la non-violation des droits des tiers, la qualité marchande ou l'adéquation à un besoin ou à un usage particulier. En aucun cas, Neotherm Consulting ne pourra être mis en cause en cas de réclamation émanant de tiers.

Données RefriHVAC :
Dans le cadre de l’utilisation du logiciel RefriHVAC, l’utilisateur sera amené à communiquer à Neotherm Consulting certaines données à caractère personnel le concernant. L’ensemble des données transmises à Neotherm Consulting sont traitées conformément à la législation en vigueur.

Concernant les données de clients transmises par l’utilisateur à Neotherm Consulting

En utilisant le logiciel RefriHVAC, l’utilisateur accepte que l’ensemble des données encodées dans le logiciel RefriHVAC soient sous-traitées par Neotherm Consulting, au nom et pour le compte de l’utilisateur, conformément à la législation en vigueur et à la présente Police de Vie Privée.
Neotherm Consulting traite uniquement les données à caractère personnel qui lui sont transmises par l’utilisateur aux fins d’exécuter correctement ses obligations légales et les obligations contractuelles qui le lient à l’utilisateur. Ces obligations comprennent notamment :
- La transmission des données sur des serveurs appartenant à ou sous le contrôle de Neotherm Consulting ;
- L’hébergement des données sur les serveurs appartenant à ou sous le contrôle de Neotherm Consulting ;
- La copie de ces données sur des serveurs de réplication appartenant à ou sous le contrôle de Neotherm Consulting ;
- L’accès à ces données pour des raisons de support ou de maintenance ;
- La communication des données hébergées ou de données d’identification des utilisateurs à la demande des autorités judiciaires ou administrative ;
Aux fins d’exécuter correctement les services choisis par l’utilisateur, les données à caractère personnel pouvant être transmises à Neotherm Consulting sont :
- Des données d’identification personnelles ;
- Des données d'identification électroniques ;
- Ainsi que les données nécessaires à l’exécution du contrat.

Aux fins de se conformer aux obligations fiscales et comptable incombant à l’utilisateur, les données à caractère personnel transmises à Neotherm Consulting sont conservées pendant toute la durée du contrat conclu avec Neotherm Consulting et pour une période de 6 ans à dater de la dernière session active de l’utilisateur et ce, malgré la suppression du compte client de l’utilisateur, la fin ou encore la rupture des relations contractuelles entre l’utilisateur et Neotherm Consulting, pour quelle que raison que ce soit. L’utilisateur reconnait que la conservation des données transmises au-delà de cette durée dépend de son propre fait et non de celui de Neotherm Consulting.
Neotherm Consulting s’engage à ne traiter les données à caractère personnel qui lui sont transmises que pour les finalités mentionnées ci-dessus. En aucun cas Neotherm Consulting ne traitera ces données à caractère personnel au-delà de ce qui est nécessaire à l’exécution des obligations imposées par la convention qui le lie à l’utilisateur.
Neotherm Consulting ne divulguera des données à caractère personnel directement ou indirectement à aucune personne, société ou entité gouvernementale. Si une telle divulgation est nécessaire au bon traitement des données à caractère personnel, celle-ci ne peut avoir lieu qu'après autorisation écrite préalable de l’utilisateur et uniquement dans le cadre d'une obligation de confidentialité. Neotherm Consulting peut, s’il en informe préalablement l’utilisateur, communiquer des données à caractère personnel conformément à une injonction émise par un tribunal ou un organisme gouvernemental compétent.
Neotherm Consulting s’assure que l’accès et l’intégrité des données à caractère personnel qui lui sont transmises soient garantis par des mesures de protection et des mesures organisationnelles appropriées.

Conditions d'utilisation *

Environ 100 fluides frigorigènes disponibles, dont :

  • HFC et mélange HFC : R134a, R404A, R125a, R410A, R407C, R32
  • HFO et mélange HFC/HFO A2L faible GWP : R1234ze, R1234yf, R1233zd, R455A, R454C, R452A, R450A R471A, R513A, R513B, R473B
  • Fluide Naturel : R744 – CO2, R717 – Ammoniac
  • Hydrocarbure : R290 – Propane, R600 – Butane, R600a – Isobutane, R1270 – Propylène

Ce logiciel est votre outil de calculs métiers et vous permet de faire :

Calculs de cycle frigorifique

  • Cycle mono-étagé (avec ou sans échangeur intermédiaire/économiseur, avec ou sans injection de liquide)

  • Cycle bi-étagé (injection de liquide totale ou partielle, avec ou sans échangeur intermédiaire/économiseur)

  • Cycle CO2 transcritique (avec ou sans échangeur intermédiaire/économiseur)

  • Cycle CO2 booster transcritique

  • Cycle à cascade

Fiche Cycle Mono-Étagé avec échangeur intermédiaire
Fiche Cycle Bi-Étagé à injection totale

Des outils pour vos réalisations dans le domaine du CVC

  • Dimensionnement de CTA

    • Calcul des conditions de soufflage (débit de soufflage requis, température/humidité) à partir des données de votre cahier des charges (charges thermiques et hydriques, température de soufflage requise)

    • Solution tout air neuf ou avec reprise d’air vicié (option de calcul automatique du débit de mélange ou débit imposé par l’utilisateur)

    • Calcul des puissances des différents composants de votre CTA

    • Calcul des débits d’eau ou de vapeur pour vos humidificateurs

    • Calcul des débits de condensat sur vos batterie / récupérateur

    • Composants pris en compte (au choix selon votre installation) : Caisson de mélange, Récupérateur thermique, Batterie chaude (préchauffage et/ou chauffage et/ou terminale), Batterie froide avec ou sans déshumidification, Humidificateur adiabatique et/ou à vapeur.

  • Équilibrage des réseaux hydrauliques : Calcul du Kv des vannes d’équilibrage

    • jusqu’à 10 émetteurs/étage

    • jusqu’à 8 étages/colonne

    • jusqu’à 10 colonnes

  • Simulation de module géothermique : Calcul Puissance thermique et température de sortie des fluides pour 3 types de sondes géothermiques

    • Sonde verticale

    • Sonde surfacique

    • Corbeilles

  • Calcul de panneau solaire thermique à air : Calcul des économies d’énergie via la mise en place d’un capteur solaire à air pour le préchauffage de l’air neuf dans un bâtiment.

    • Pris en compte orientation et inclinaison du capteur

    • Calcul de la consommation énergétique mensuelle et annuelle du bâtiment de base à partir du type de construction (RT2012, RT2005, etc.), de la surface du bâtiment et de sa localisation (12 villes possibles, avec données de température moyenne mensuelle renseignées), type d’énergie utilisé (électricité, gaz, fioul, bois, etc.)

    • Calcul des émissions de CO2 économisées et des économies d’énergie via la mise en place du système de capteur solaire à air

    • Calcul du temps de retour sur investissement

  • Calcul de vase d’expansion : Calcul du volume d’un vase d’expansion d’une installation de chauffage

Fiche CTA
Fiche Géothermie

Des outils pour vos réalisations dans le domaine du Froid Industriel

  • Dimensionnement de chambre froide : Calcul des charges à combattre

    • Choix de conception simple (toute paroi de la chambre uniforme, sol et/ou plafond isolé ou non) ou complexe de chambre froide (parois différentes), incluant jusqu’à 3 matériaux des parois différents.

    • Prise en compte et calcul automatique des puissances de refroidissement et/ou de congélation de vos denrées (jusqu’à 5 denrées différentes (type/poids, température d’arrivée des produits) sur un choix de plus de 50 denrées possibles par menu déroulant : viande/poisson, légumes, fruits, produits laitiers, boissons, choix d’une denrée spécifiques possibles).

    • Prise en compte de l’éclairage, des infiltrations d’air par ouvertures de portes, des activités humaines, des machines et équipements présents dans la chambre froide.

  • Outil d’analyse de retrofit de fluide frigorigène sur une installation

    • Analyse succincte F-GAS (critères PRG/GWP, inflammabilité, principales recommandations).

    • Comparaison de performances de cycle entre deux fluide frigorigène.

    • Possibilité de comparer avec un cycle CO2 transcritique.

    • Analyse des performances, comparaisons et tracés de cycle.

  • Calcul compresseur

    • Calcul du débit massique d’un fluide frigorigène dans un cycle frigorifique en fonction des données spécifiques d’un compresseur.

    Ou

    • Calcul les puissances calorifiques et frigorifiques d’un cycle frigorifique, grâce au calcul du débit massique et de données concernant le fluide et le cycle frigorifique.

    • Disponible sur compresseur à pistons, vis ou scroll.

  • Calcul de propriétés thermophysiques de fluide frigorigène : Calculer en un instant toutes les propriétés thermophysiques de vos fluides frigorigènes

Fiche Chambre Froide
Fiche Retrofit de fluide frigorigène

Des outils annexes pour effectuer vos calculs au quotidien

  • Calcul de pertes de charge singulières dans les conduites (coude, élargissement et rétrécissement de section, grille).

  • Calcul du KS pour les échangeurs thermiques (évaporateur, condenseur, évapo-condenseur).

  • Calcul des propriétés thermophysiques de tout type de fluide et matériau (plus de 300 fluides : réfrigérants, fluides classiques (eau, eau de mer, etc.), saumure (eau glycolée MEG/MPG, etc.), huile, métaux, etc.).

  • Calcul bilan de conservation d’énergie et d’estimation de surface d’échange pour un échangeur thermique.

Fiche Pertes de charge singulières
Fiche Bilan d’énergie et estimation de surface d’échange
Le logiciel RefriHVAC se voit améliorer et enrichi au fil du temps en fonction des besoins et des retours utilisateurs.

Logiciel sur-mesure

NeoTherm développe vos logiciels avec une solution durable en ce qui concerne l’exploitation, la compatibilité et la maintenance.

Nous développons des logiciels sur-mesure pour les applications thermiques de nos clients (échangeur de chaleur, cycle thermodynamique, système thermique). Nous développons pour vous des méthodes de calculs spécifiques et nous pouvons également implémenter vos règles métiers propriétaires. Nos outils de développement permettent la création d’interfaçage avancé, interactif et ergonomique.

Dans le domaine de la thermique et de l’énergétique au sens large, nombre d’ingénieurs et chargés d’affaires utilisent souvent des outils Excel développés en interne. Ces outils sont extrêmement chronophages à créer, difficile à exploiter et à maintenir (obsolescence du langage des macros, perte de savoir due au départ du développeur).

NeoTherm Consulting propose ainsi le développement de vos outils de calculs conçus spécialement pour vous selon vos besoins.

  • Vos besoins peuvent être clairement définis ou NeoTherm peut également intervenir dans la phase d’expression du besoin.

  • Nos logiciels sont munis d’interfaces ergonomiques, avancées et faciles à utiliser pour n’importe quel collaborateur.

  • Les résultats peuvent être affichés sous forme de tableaux et / ou courbes autogénérés, de feuilles de spécification sur-mesure incluant vos logos, de vos propres schémas ou de schémas conçus par nos soins à votre demande.

  • L’exploitation est rendu aisée du fait de la présence de nombreuses aides (schémas, boutons explicites) directement sur chaque outil logiciel.

  • La maintenance est réduite au minimum et la compatibilité assurée.

  • Le code source peut être bloqué, mis à disposition (lecture) ou modifiable selon vos souhaits.

Exemple de réalisation

  • Développement logiciel de design échangeurs pour équipementier à partir des règles métiers propriétaires du client;

  • Développement logiciel de design échangeur pour nouvelle technologie;

  • Développement logiciel de simulation des performances d’un système de production de froid (simulation sur chaque composant du cycle, recherche des lois de fonctionnement, lecture fichier météo, création automatique de tableaux et de courbes, …).
